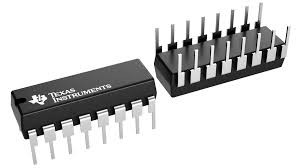

74HC595 DIP-16 Shift Register - DELTASET ELEKTRONİK
0,00 USD
Ürün Özellikleri ve Satın Alma Bilgileri74HC595’in Teknik Özellikleri74HC595, yüksek hızlı CMOS teknolojili 8-bit shift register with output latches entegresidir. Mikrodenetleyici pinlerini genişletmek için yaygın tercih edilir. İşte temel teknik özellikleri:
- Bit Sayısı: 8 bit
- Yapı: Seri giriş (serial-in), paralel çıkış (parallel-out) kaydırma kayıt + storage register
- Çıkışlar: 8 adet 3 durumlu (3-state) paralel çıkış (QA-QH)
- Latch Özelliği: Dahili storage register (STCP ile latch)
- Cascade Bağlantı: Var (Q7' seri çıkış ile zincirleme)
- Girişler: TTL/CMOS uyumlu (DS: veri, SHCP: shift clock, STCP: storage clock, OE: output enable, MR: master reset)
- Besleme Gerilimi (VCC): 2V ila 6V
- Maksimum Clock Frekansı: 100 MHz (tipik)
- Çıkış Akımı: ±6mA (pin başına)
- Çalışma Sıcaklık Aralığı: -40°C ila +125°C
- Güç Tüketimi: Çok düşük (quiescent <4µA)
- Paket Tipi: DIP-16 (Through-hole)
- RoHS Uyumluluğu: Evet
- Pin Tasarrufu → Tek mikrodenetleyici piniyle 8+ çıkış kontrolü, cascade ile sınırsız genişleme.
- 3 Durumlu Çıkışlar → Bus sistemlerinde çakışma önleme, yüksek empedans modu.
- Hızlı ve Güvenilir → Yüksek clock hızı ile hızlı veri kaydırma.
- Geniş Besleme Aralığı → 2V-6V ile farklı sistemlere uyumlu.
- Kolay Cascade → Birden fazla çip zincirleme ile büyük LED matrix'ler oluşturulabilir.
- Düşük Güç Tüketimi → Pil ile çalışan projelerde uzun ömür sağlar.
- LED Kontrolü: 7-segment display, LED matrix ve RGB LED sürücüleri.
- GPIO Genişletme: Arduino, PIC, STM32 gibi mikrodenetleyicilerde pin çoğaltma.
- Display Paneller: Dot matrix ekranlar, skor tabloları ve bilgi panoları.
- Röle ve Buton Kontrolü: Çoklu röle modülleri ve giriş genişletme.
- Robotik Projeler: Sensör ve aktüatör kontrolü, motor sürücü arayüzleri.
- Hobi ve Eğitim: Prototip devreler, dijital lojik deneyleri.
