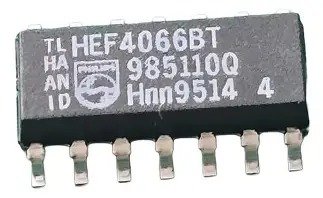

HEF4066BT SOIC-14 Quad Bilateral Analog Switch
0,18 USD
Ürün Özellikleri ve Satın Alma BilgileriHEF4066BT’nin Teknik ÖzellikleriHEF4066BT, CMOS 4000 serisi quad bilateral analog switch entegresidir. Dijital kontrolle analog sinyalleri iki yönde geçirir. İşte temel teknik özellikleri:
- Switch Sayısı: 4 bağımsız bilateral switch (SPST)
- Kontrol Girişi: Dijital (TTL/CMOS uyumlu)
- ON Direnci (RON): Tipik 80Ω (@ VDD=15V), maksimum 175Ω
- OFF Kaçak Akımı: Maksimum 100nA
- Besleme Gerilimi (VDD): 3V ila 15V
- Analog Sinyal Aralığı: VSS ila VDD (tam besleme aralığı)
- Bant Genişliği: Tipik 40MHz (@ VDD=10V)
- Crosstalk: Düşük (tipik -80dB @ 1MHz)
- Güç Tüketimi: Çok düşük (quiescent <5µA @ VDD=10V)
- Çalışma Sıcaklık Aralığı: -40°C ila +125°C
- Paket Tipi: SOIC-14 (SMD, dar gövde)
- RoHS Uyumluluğu: Evet
- Bilateral Yapı → Sinyal her iki yönde iletilir (analog ve dijital sinyallerde simetrik kullanım).
- Geniş Sinyal Aralığı → Besleme raylarına kadar tam analog sinyal iletimi.
- Düşük ON Direnci → Minimum sinyal kaybı ve bozulma.
- Düşük Güç Tüketimi → Pil ile çalışan cihazlarda uzun ömür sağlar.
- Kompakt SOIC-14 Paket → Modern SMD PCB tasarımlarında yer tasarrufu.
- Yüksek Gürültü Bağışıklığı → CMOS teknolojisi ile stabil çalışma.
- Analog Multiplexer/Demultiplexer: Çok kanallı sinyal seçimi.
- Ses ve Video Switch’leri: Audio mixer, video router ve sinyal yönlendirme.
- Chopper ve Sample-Hold Devreleri: Hassas analog sinyal örnekleme.
- Veri Toplama Sistemleri: ADC öncesi kanal seçimi ve sinyal yönlendirme.
- Otomatik Test Ekipmanları: Sinyal routing ve test matrisi.
- Hobi ve Eğitim Projeleri: Arduino/PIC tabanlı analog sinyal anahtarlama deneyleri.
