PIC18F4431-I/P’nin Teknik ÖzellikleriPIC18F4431-I/P, Microchip'in motor kontrol odaklı 8-bit Flash tabanlı mikrodenetleyicisi olup QEI (Quadrature Encoder Interface) ve ECCP ile yüksek performanslı motor sürücü uygulamalarında öne çıkar. İşte temel teknik özellikleri:
- Mimari: 8-bit PIC18 core
- Program Belleği: 16 KB Flash (8192 x 16)
- Data EEPROM: 256 Byte
- Data RAM: 768 Byte
- I/O Pinleri: 34
- Maksimum Frekans: 40 MHz
- ADC: 10-bit, 9 kanal
- Motor Kontrol: QEI (Quadrature Encoder Interface), ECCP (Enhanced Capture/Compare/PWM)
- Timer'lar: Timer0, Timer1, Timer2, Timer3
- Diğer Özellikler: Watchdog Timer (WDT), In-Circuit Serial Programming (ICSP), Brown-out Reset (BOR)
- Besleme Voltajı: 2.0V ila 5.5V
- Çalışma Akımı: Düşük güç tüketimi
- Çalışma Sıcaklığı: -40°C ila +85°C

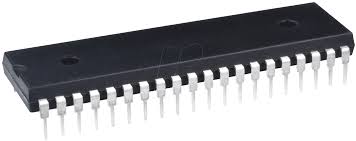

- Paket Tipi: DIP-40 (PDIP, delikli montaj, breadboard uyumlu)
- QEI Modülü: Encoder sinyallerini doğrudan işleme, motor pozisyon ve hız kontrolü kolaylığı.
- Gelişmiş PWM (ECCP): Yüksek çözünürlüklü motor sürücü uygulamaları.
- 10-Bit ADC: 9 kanal hassas analog ölçüm.
- Dahili EEPROM: Kalıcı veri saklama imkanı.
- Düşük Güç Tüketimi: Sleep modu ile pil tabanlı projelere uygun.
- Geniş I/O Sayısı: 34 pin ile karmaşık devre tasarımları.
- Motor Kontrol Devreleri: DC, BLDC ve stepper motor sürücüleri, QEI ile pozisyon feedback.
- Analog Ölçüm Sistemleri: Çok kanallı sensör okuma ve veri toplama.
- PWM Kontrol Uygulamaları: Güç yönetimi, LED dimming ve inverter tasarımları.
- Hobi ve Maker Projeleri: Arduino benzeri motor kontrol ve encoder deneyleri.
- Endüstriyel Otomasyon: Basit robotik, konveyör ve pozisyon kontrol sistemleri.
- Otomotiv ve Enstrümantasyon: Motorlu aktüatör ve sensör tabanlı uygulamalar.
