Ürün Özellikleri ve Satın Alma BilgileriUC3845’in Teknik Özellikleri
UC3845, current-mode PWM kontrol ailesinin en yaygın ve güvenilir üyelerinden biridir. Flyback ve boost topolojilerde sık tercih edilir. İşte temel teknik özellikleri:
UC3845 current-mode PWM kontrol entegre, güç elektroniği uygulamalarında yaygın olarak tercih edilir. Başlıca kullanım alanları şunlardır:
Türkiye’de elektronik bileşen tedariki konusunda güvenilir bir adres olan DeltaSet Elektronik, orijinal UC3845 SOIC-8 gibi kaliteli PWM kontrol entegrelerini stoklarında bulundurur. Hızlı teslimat, müşteri odaklı hizmet ve güvenilir tedarik ile öne çıkıyoruz.Satın Alma Bilgileri:
UC3845, current-mode PWM kontrol ailesinin en yaygın ve güvenilir üyelerinden biridir. Flyback ve boost topolojilerde sık tercih edilir. İşte temel teknik özellikleri:
- Kontrol Tipi: Current-mode PWM
- Besleme Gerilimi: 7.6V ila 30V (tipik 12-18V)
- Dahili Referans: 5.0V ±1%
- Osilatör Frekansı: Harici RC ile ayarlanabilir (50Hz - 500kHz+)
- Çıkış Tipi: Totem-pole (source/sink 1A pik)
- Duty Cycle Aralığı: Maksimum 50%
- Current Sense Girişi: Dahili komparatör
- Hata Amplifikatörü: Dahili, yüksek kazanç
- Soft-Start: Harici kapasitör ile ayarlanabilir
- Çalışma Sıcaklık Aralığı: 0°C ila +70°C (ticari), -40°C ila +105°C (endüstriyel versiyonlar)

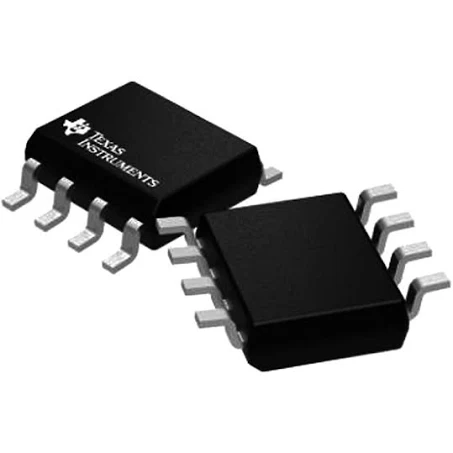

- Paket Tipi: SOIC-8 (SMD, dar gövde)
- RoHS Uyumluluğu: Evet
- Current-Mode Kontrol → Daha iyi transient yanıt, doğal akım sınırlama ve kolay döngü kompanzasyonu.
- Totem-Pole Çıkış → Yüksek akım kapasitesi, hızlı gate şarj/deşarjı.
- Harici Frekans Ayarı → RC ile istenen frekansa kolay geçiş.
- Dahili 5V Referans → Harici regülatör ihtiyacını azaltır.
- Kompakt SOIC-8 Paket → Modern SMD PCB tasarımlarında yer tasarrufu.
- Endüstri Standardı → Yıllardır kanıtlanmış, bol yedek parça ve uygulama notu mevcut.
UC3845 current-mode PWM kontrol entegre, güç elektroniği uygulamalarında yaygın olarak tercih edilir. Başlıca kullanım alanları şunlardır:
- Switching Güç Kaynakları (SMPS): Flyback, boost ve forward konvertörler
- LED Sürücüleri: Sabit akım LED güç kaynakları
- Batarya Şarj Cihazları: Yüksek verimli şarj regülatörleri
- Endüstriyel Güç Sistemleri: 12V-48V regülatörler, adaptörler
- Güneş Enerjisi ve Yenilenebilir Sistemler: DC-DC konvertör ve MPPT kontrolü
- Hobi ve Eğitim Projeleri: Güç elektroniği deneyleri ve prototip SMPS tasarımları
Türkiye’de elektronik bileşen tedariki konusunda güvenilir bir adres olan DeltaSet Elektronik, orijinal UC3845 SOIC-8 gibi kaliteli PWM kontrol entegrelerini stoklarında bulundurur. Hızlı teslimat, müşteri odaklı hizmet ve güvenilir tedarik ile öne çıkıyoruz.Satın Alma Bilgileri:
- Web Sitesi: www.deltaset.net
- Telefon: 0212-2512460
- E-posta: info@deltaset.com
- Adres: Necatibey Cad. No:49 Kat:5 Karaköy İstanbul
- Ödeme Seçeneği: Sadece Havale/EFT
- Teslimat: Aynı gün kargo (15:00'e kadar siparişlerde)
